Heavy Duty Lathe Systems

DEFENSE MANUFACTURING

포신 및 대형·장축 정밀 부품의 Turning, Boring, Milling 및 Grinding을 위한 TACCHI의 Heavy Duty Machining Systems입니다.
TACCHI는 다양한 가공물의 크기와 중량, 가공 조건에 맞춰 고강성 CNC 선반 및 복합 가공 시스템을 제공합니다.

OVERVIEW

대형·장축 부품을 위한
Heavy Duty 정밀 가공

대형 방산 및 산업 부품은 긴 가공 길이와 높은 중량, 높은 형상 정밀도를 동시에 요구합니다. TACCHI의 Heavy Duty Lathe는 이러한 대형·장축·고중량 부품의 안정적인 정밀 가공을 위해 설계됩니다.

기본 X/Z축 선삭 시스템을 기반으로 가공 목적에 따라 Boring, Milling, Grinding 등의 추가 가공 유닛을 구성할 수 있으며, 하나의 Set-up에서 다양한 복합 가공을 수행할 수 있습니다.

높은 강성과 안정성을 기반으로 대형·장축 부품의 정밀 가공부터 Heavy Roughing까지 다양한 생산 환경에 대응합니다.

MACHINE RANGE

Heavy Duty Lathe 구성

가공물의 크기, 중량 및 요구되는 가공 성능에 따라
다양한 Machine Configuration을 제공합니다.

01 · TWO SLIDEWAY

Monolithic Bed
– Two Slideway

컴팩트하고 견고한 Monolithic Bed 구조를 기반으로 정밀 선삭부터 Heavy Roughing까지 폭넓은 가공에 대응합니다.

다양한 액세서리와 가공 유닛을 적용할 수 있으며, 대형 Flange 및 Disc 형상 가공을 위한 Sliding Bed 구성도 가능합니다.

02 · FOUR SLIDEWAY

Monolithic Bed
– Four Slideway

Saddle이 다른 기계 구성요소와 독립된 Slideway에서 이동하도록 설계되어 대형·중량 부품의 연속적인 선삭 가공에 적합합니다.

Steady Rest의 재배치로 인한 간섭을 최소화하여 Tailstock에서 Chuck 방향까지 효율적인 가공이 가능합니다.

03 · DOUBLE BED

Double Bed
Heavy Duty Lathe

Headstock과 Tailstock을 지지하는 Bed와 Turning Saddle이 이동하는 Bed를 분리한 구조로, 초대형·초중량 부품 가공을 위한 시스템입니다.

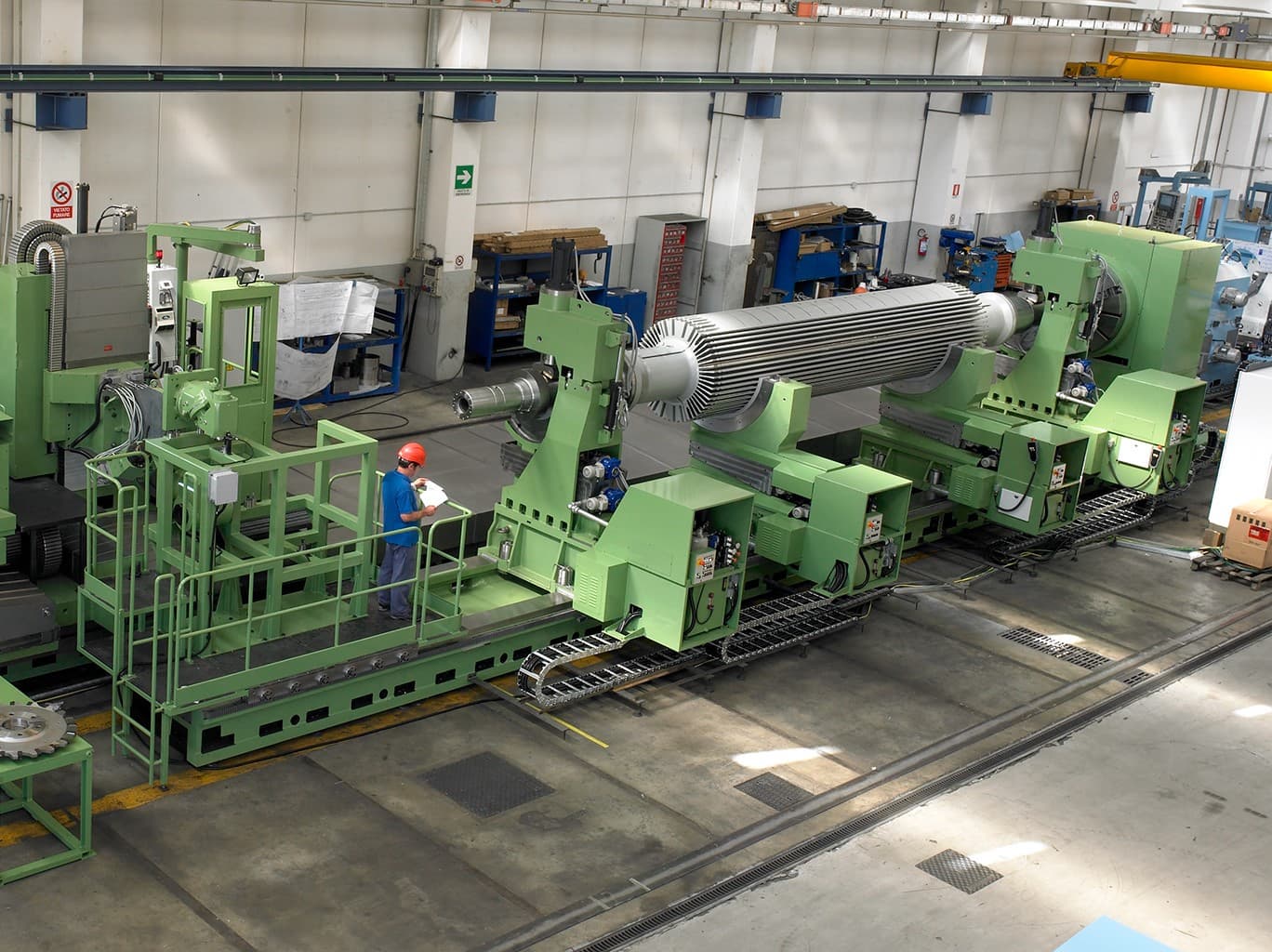

최대 Ø6,000 mm의 Turning Diameter와 Between Centers 최대 320 ton급의 가공물에 대응할 수 있으며, Turbine Rotor 및 Generator Shaft와 같은 대형 정밀 부품 가공에 적합합니다.

04 · MULTITASKING CAPABILITIES

하나의 Set-up에서 수행하는 복합 가공

TACCHI Heavy Duty Lathes는 기본 선삭 가공뿐만 아니라 Boring, Milling 및 Grinding Unit을 구성하여 하나의 Set-up에서 다양한 복합 가공을 수행할 수 있습니다.
공작물의 재설치 및 이동을 최소화하여 생산성과 가공 정밀도를 향상시킬 수 있습니다.

Boring

대형 부품의 정밀 내경 가공

Anti-vibration Boring Bar를 적용하여 대형·장축 부품의 안정적인 내경 가공을 수행합니다.

고강성 Saddle 및 Boring Bar 지지 구조를 통해 깊은 내경 가공에도 대응할 수 있습니다.

Milling

C-axis 기반 복합 밀링 가공

Main Spindle을 Programmable C-axis로 활용하여 선삭과 밀링 작업을 하나의 장비에서 수행할 수 있습니다.

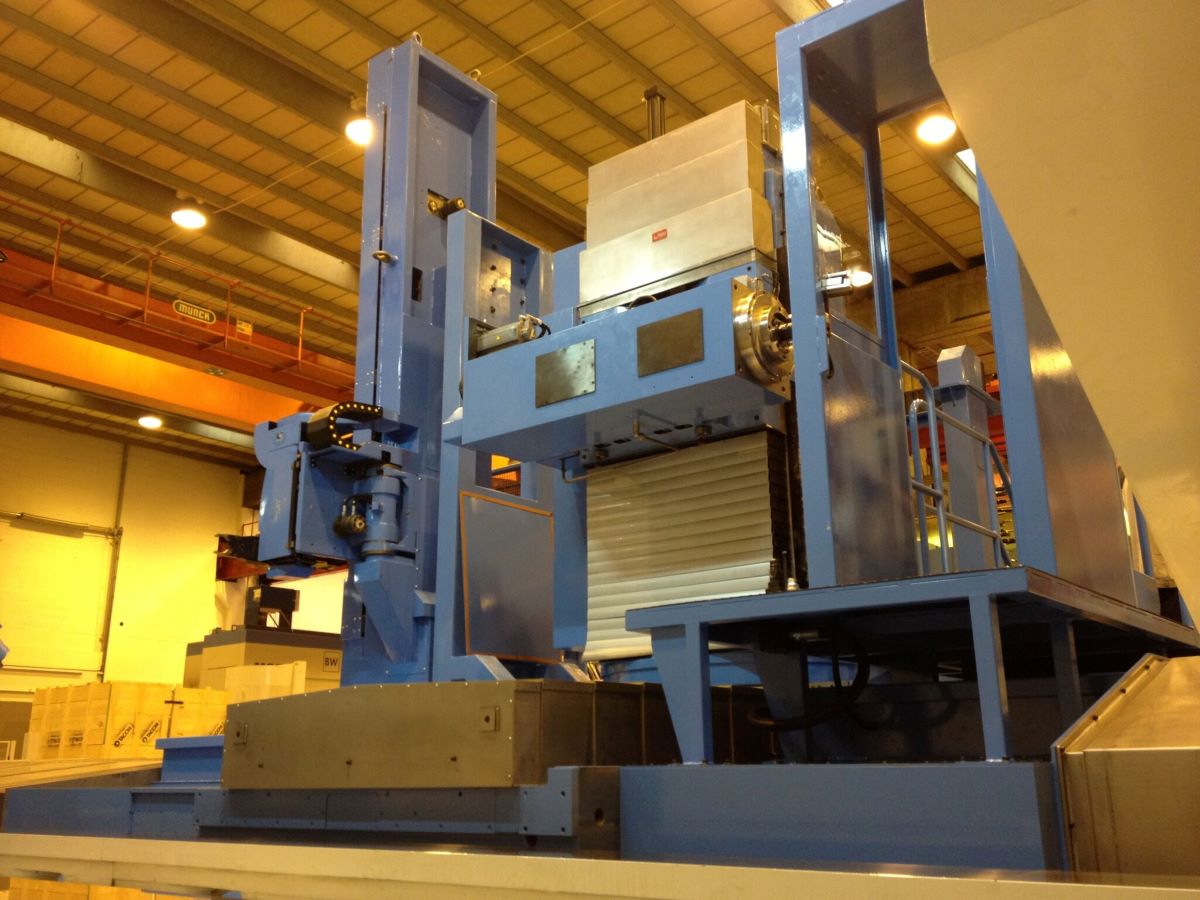

복잡한 가공에는 전용 Milling Column을 적용하여 다축 가공 시스템으로 구성할 수 있습니다.

Grinding

내·외경 정밀 연삭

External 및 Internal Grinding Unit을 적용하여 선삭 후 정밀 연삭 공정까지 하나의 장비에서 수행할 수 있습니다.
가공물과 요구 정밀도에 따라 다양한 Grinding Head 및 보조 시스템을 구성할 수 있습니다.

05 · APPLICATIONS

주요 적용 분야

방산 — 포신 및 대형·장축 부품
발전 · 에너지 — 터빈 로터, 발전기 샤프트 등 대형 회전체
항공우주 — 랜딩기어 및 대형 정밀 부품
조선 · 해양 — 대형 샤프트 및 선박용 회전체
오일 · 가스 / 중공업 — 대구경·고중량 산업 부품

CONTACT

대형·장축 부품 가공 요구사항에 맞는
Heavy Duty Machining System을 제안합니다.

PINPOINT는 이태리 TACCHI GIACOMO E FIGLI S.p.A.사의 한국 공식 파트너로,
제품 선정부터 시험 구성, 견적, 설치, 기술 지원까지 함께합니다.
