Hopkinson Bar Systems
DYNAMIC MATERIAL CHARACTERIZATION
고변형률 환경에서 재료의 동적 기계적 특성을 정밀하게 분석하기 위한 Split Hopkinson Bar 시험 시스템입니다.
THIOT INGENIERIE는 압축(SHPB) 및 직접 인장(SHTB) 시험 시스템과 전용 데이터 수집·분석 솔루션을 제공합니다.
- 기술 문의
OVERVIEW
고변형률 재료 특성 평가
Split Hopkinson Bar는 충격 및 고속 하중 환경에서 재료의 동적 거동을 평가하기 위한 시험 시스템입니다.
THIOT INGENIERIE의 Hopkinson Bar Systems는 압축 및 인장 시험을 통해 고변형률 속도에서 재료의 응력, 변형률 및 변형률 속도를 정밀하게 측정하고 분석할 수 있도록 설계됩니다.
전용 Data Acquisition System과 THIOT 자체 후처리 소프트웨어를 통해 시험 데이터의 수집부터 분석까지 통합된 환경을 제공합니다.
SYSTEM RANGE
압축 & 인장 홉킨슨 바 시스템
시험 목적과 재료 특성에 따라 압축(SHPB) 및 직접 인장(SHTB) 시스템을 구성할 수 있습니다.
01 · COMPRESSION
Split Hopkinson Pressure Bar (SHPB)
압축 하중 조건에서 재료의 고변형률 동적 거동을 평가하기 위한 Hopkinson Bar 시스템입니다.
Gas Gun을 이용해 Striker Bar를 가속하고, 시편을 통과하는 탄성파를 측정하여 응력, 변형률 및 변형률 속도를 분석합니다.
Bar Diameter
Ø20 mm
Strain Rate
Up to ~10,000 s⁻¹
Gas Gun Caliber
25 mm
Data Acquisition
Integrated DAQ
주요 특징
- 압축 고변형률 시험
- 다양한 Striker Bar를 통한 시험 조건 설정
- Strain Gauge 기반 탄성파 측정
- Striker Velocity Measurement
- 전용 DAQ 및 분석 소프트웨어
02 · DIRECT TENSION
Split Hopkinson Tensile Bar (SHTB)
인장 하중 조건에서 재료의 동적 특성을 평가하기 위한 Direct Tension Hopkinson Bar 시스템입니다.
Pre-stressed Bar에 저장된 탄성 에너지를 빠르게 해제하여 인장파를 생성하며, 별도의 Gas Gun 없이 고변형률 인장 시험을 수행합니다.
Bar Diameter
Ø20 mm
Strain Rate
500–3,000 s⁻¹
Test Mode
Direct Tension
Wave Generation
No Gas Gun
주요 특징
- 직접 인장(Direct Tension) 고변형률 시험
- Pre-stressed Bar 방식
- Gas Gun이 필요 없는 인장파 생성 구조
- Strain Gauge 기반 측정
- 전용 DAQ 및 분석 소프트웨어
HOW IT WORKS
Hopkinson Bar 시험 원리
Hopkinson Bar 시험은 시편을 통과하는 탄성 응력파를 측정하여 고변형률 속도에서 재료의 동적 응답을 분석합니다.
압축(SHPB)과 직접 인장(SHTB)은 응력파를 발생시키는 방식에 차이가 있습니다.
01 · SHPB — COMPRESSION
01
Striker 가속
Gas Gun
02
입사파 생성
Striker → Incident Bar
03
시편 변형
Specimen
04
응력파 측정
Wave Signals
05
데이터 분석
Stress · Strain · Strain Rate
02 · SHTB — DIRECT TENSION
01
Bar Pre-Stress
Elastic Energy
02
Rapid Release
Wave Generation
03
인장파 전달
Tensile Wave
04
시편 인장
Specimen
05
데이터 분석
Stress · Strain · Strain Rate

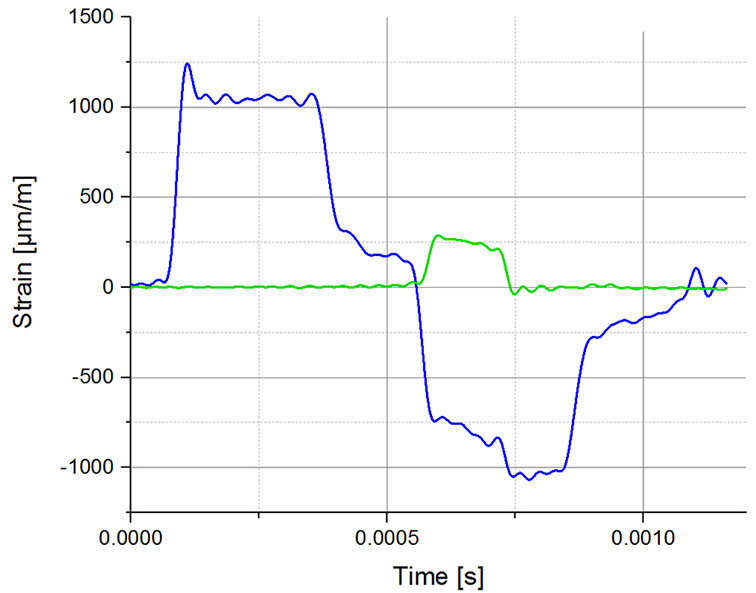

MEASUREMENT & ANALYSIS
시험 데이터 수집 및 분석
THIOT의 Hopkinson Bar Systems는 고속 Data Acquisition System과 Strain Gauge 계측을 통해 시험 중 발생하는 응력파를 수집합니다.
전용 후처리 소프트웨어를 통해 측정된 신호로부터 재료의 응력, 변형률 및 변형률 속도를 계산하고 다양한 형태의 결과 데이터를 분석할 수 있습니다.
- Stress History
응력 이력
- Strain Rate vs. Time
변형률 속도
- Engineering Stress–Strain
공칭 응력–변형률
- True Stress–Strain
진응력–진변형률
WHY THIOT
왜 THIOT인가?
THIOT는 60년 이상의 충돌시험 기술과 다양한 시험 시스템 구축 경험을 바탕으로 고객의 연구 목적에 최적화된 솔루션을 제공합니다. 단순한 장비 공급이 아닌 시험 설계부터 시스템 구축, 계측, 데이터 분석까지 전 과정을 지원합니다.
60년 이상의 기술
1960년대부터 축적된
충돌시험 전문 기술
맞춤형 시스템
시험 목적에 맞춘
전용 설비 설계
통합 계측
고속카메라 / X-Ray
DAQ / 속도측정
시험 엔지니어링
시험 설계부터 계측 시스템 구성
및 시운전까지 기술 지원
